HRD-TPF100溫壓流一體機在線監測儀器，可以在戶外、濕度、腐蝕、高低溫度等惡劣環境下長期連續不間斷地監測管道內的氣體流速、壓力、溫度，是固定污染源煙氣排放連續監測系統（CEMS）中計算污染物排放總量的關鍵參數。
400-0532-169
HRD-TPF100溫壓流一體機在線監測儀器，可以在戶外、濕度、腐蝕、高低溫度等惡劣環境下長期連續不間斷地監測管道內的氣體流速、壓力、溫度，是固定污染源煙氣排放連續監測系統（CEMS）中計算污染物排放總量的關鍵參數。

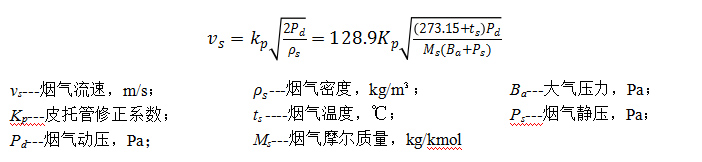

HRD-TPF100溫壓流是基于傳統皮托管的差壓測量原理設計的。采用“S”型皮托管檢測頭，測量時將皮托管探頭插入管道中，并使探頭中心軸線處于過流斷面中心且與介質流向方向一致，探頭全壓測孔正對來流，靜壓測孔背對來流，分別將全壓靜壓介入主機，測得的各項數值通過模擬信號或者RS485輸出，應用下列公式計算出流速數值。
01. 可實時測量煙氣的流速、動壓、靜壓和溫度，通過5路模擬信號4~20mA輸出。
02. 同時支持手動反吹和自動反吹、可設定反吹間隔時間對皮托管進行定期反吹清理，具有反吹氣源壓力檢測功能和堵塞報警功能。
03. 支持手動零點校準和自動零點校準。
04. 具備2.42寸OLED顯示功能，可實時顯示各項測試數據、故障提示，方便現場調試與檢修。
05. 皮托管堵塞報警提示、供電電壓異常、傳感器故障、反吹壓力不足等提示。
06. 通過RS485串口通訊協議，可以和上位機實現數據傳輸功能。
| 項目 | 參數范圍 | 顯示分辨率 | 信號輸出 | 精度 |
| 煙氣流速 | （0-30）m/s | 0.1m/s | （4-20）mA | ±2%FS |
| 煙氣動壓 | （0-1000）Pa | 1Pa | （4-20）mA | ±2%FS |
| 煙氣靜壓 | （±10）kPa | 1Pa | （4-20）mA | ±2%FS |
| 煙氣溫度 | （0-300?）℃ | 0.1℃ | （4-20）mA | 0.5℃ |
| 數據通訊口 | 雙工RS-485或者RS-232接口 | |||
| 電源電壓 | 24VDC±5%，電流 2A | |||
| 工作溫度 | －20℃～＋50℃ | |||
| 機箱尺寸 | 265mm×210mm×200mm | |||
備住；濕度出廠默認端口關閉有預留，需要另行增加。
執行標準：HJ/T 76-2007 固定污染源排放煙氣連續監測系統技術要求及檢測方法。
