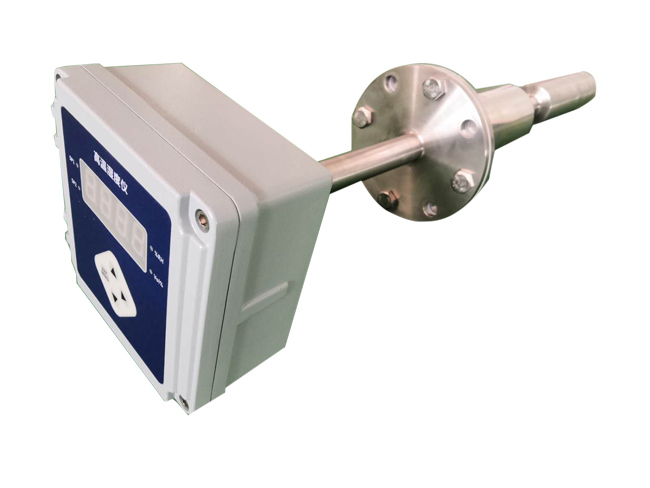

SHM-180 高溫濕度儀采用陶瓷感濕傳感技術，特別的耐溫設計，可在350℃高溫高濕環境下實現長期在線氣體濕度的準確測量；具有耐高溫、測量精度高、耐弱酸、抗干擾能力強、響應速度快及性能穩定可靠等特點，廣泛應用于如火電廠、化工廠、鋼鐵廠煙氣的脫硫脫硝前后高溫環境下水蒸汽含量的測量分析。
400-0532-169
SHM-180 高溫濕度儀采用陶瓷感濕傳感技術，特別的耐溫設計，可在350℃高溫高濕環境下實現長期在線氣體濕度的準確測量；具有耐高溫、測量精度高、耐弱酸、抗干擾能力強、響應速度快及性能穩定可靠等特點，廣泛應用于如火電廠、化工廠、鋼鐵廠煙氣的脫硫脫硝前后高溫環境下水蒸汽含量的測量分析。
01. 一體化設計，安裝方便，減少外部干擾對測量值的影響；
02. 能在350℃以內的高溫環境下長期使用；
03. 原裝進口傳感器，具備精確的測試精度和穩定性；
04. 探頭采用特殊材料（不銹鋼316F），使其耐腐、耐磨力更強；
05. 儀表殼內顯示，排除室外使用顯示損壞或進水，適合室外天氣使用；
06. 法蘭式安裝，安裝維護簡單方便；
07. 高精度的溫度自動補償，消除環境溫度的影響和干擾；
08. 兩級粉塵過濾設計，有效過濾粉塵和酸性液體；
09. 操作簡單、使用壽命長、易維護。
| 測量原理 | 干濕氧（陶瓷感濕） |
| 顯示方式 | 液晶顯示 |
| 測量范圍 | 0～40.00%VOL或 0～85.00%VOL H2O |
| 分 辨 率 | 0.01%（儀表殼內部顯示） |
| 測量精度 | ＜±1.5%FS |
| 重 復 性 | ＜±1% |
| 響應時間 | T90＜20S |
| 工作溫度 | 儀表：-20℃～+55℃ |
| 探頭 | 0～350℃（特殊高溫可定制） |
| 采樣方式 | 原位插入式 |
| 模擬輸出 | 4-20mA.DC（非隔離輸出，負載電阻小于500歐姆）；0-10V.DC（非隔離輸出，負載電阻大于10K歐姆） |
| 后臺通信 | RS232(默認）或RS485（其它通訊模式可定制） |
| 供電電源 | AC220V±10%，50Hz，功率＜45W |
| 防 護 性 | 探桿316F、 儀表盒為鑄鋁防水盒(IP65) |
| 使用壽命 | 儀表＞48個月、傳感器＞36個月（正常使用條件下） |

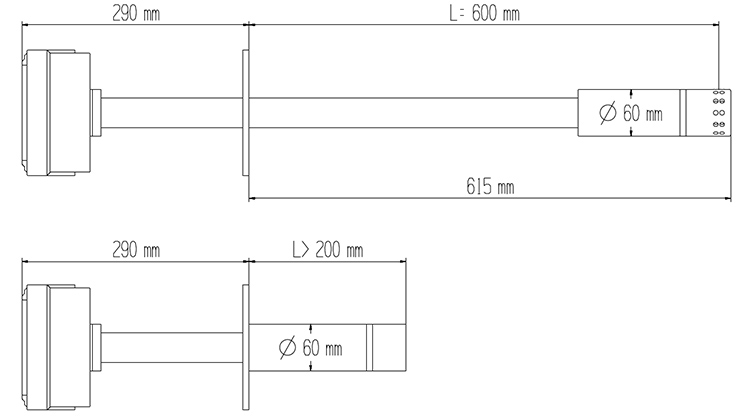

| 探頭長度 | 常規1米（插入長度可定制） |

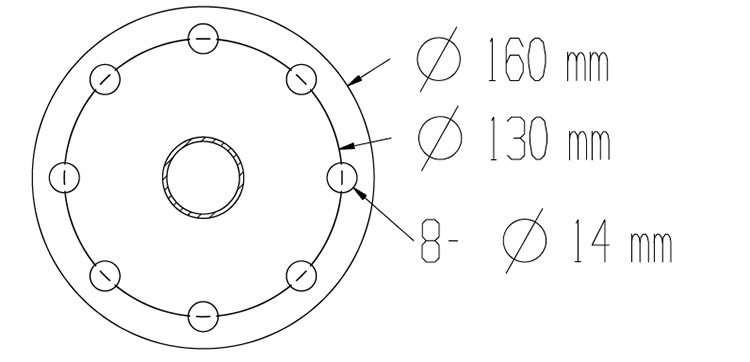

| 安裝方式 | DN65標準法蘭（可選配安裝配對法蘭） |
● 安裝及維護原則首先是要滿足環保規范的要求。選擇氣流穩定、無變徑直管段是基本要求。
安裝位置的選擇：選擇合適的安裝位置是高溫濕度儀SHM-180長期穩定使用的前提，請考慮以下問題：
● 1）煙氣的溫度及結露
高溫濕度儀SHM-180可以測量溫度為0-350℃的煙氣。但當煙氣溫度低于100℃時需要增加傳感器的加熱功率，這會降低傳感器的使用壽命。當煙氣低于結露點時，煙氣中的液態水含量會提升，含有煙塵的水氣容易堵塞過濾網，導致響應時間增加，甚至測量誤差增大。
● 2）煙囪/道的壁厚
高溫濕度儀SHM-180的傳感器探頭的測量孔應深入煙囪/道內>150mm且不超過煙囪/道中心為宜。
● 3）環境條件
高溫濕度儀SHM-180的傳感器探頭部分應插入煙囪/道內，煙氣溫度不超出工作溫度。高溫濕度儀YA-150的儀表部分應在煙囪/道外側，并保持通風，遠離熱源

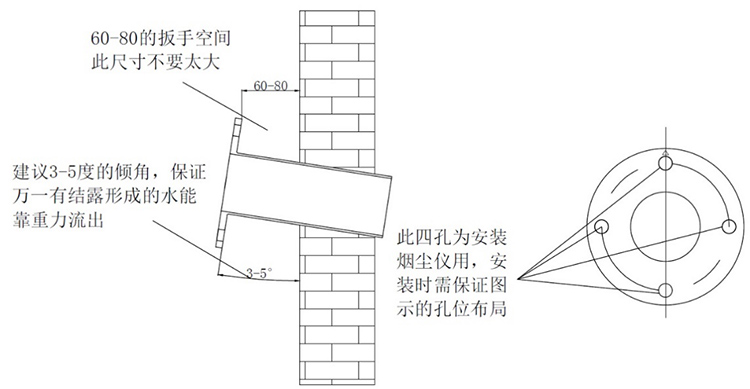

● 高溫濕度儀SHM-180應安裝在DN65法蘭上。法蘭必須焊接在一個內直徑大于等于70mm 的鋼管上，鋼管必須埋置或焊接在煙囪/道上。法蘭的預埋及焊接強度應能承受高溫濕度儀SHM-180的本體重量。在焊接施工時注意法蘭的方位，見下圖。須盡量縮短法蘭和煙囪/道之間距，一般預留此尺寸為60~80 作為扳手空間，建議向下3-5°傾角避免積水腐蝕。
● 將探針旋入箱后部探頭箱法蘭上的對應螺紋孔，然后將法蘭通過4個M12的螺栓固定在預裝法蘭上，固定時注意在安裝法蘭和對裝法蘭之間必須有密封墊圈，防止采樣器出現泄漏影響煙氣分析的真實值。
● 首次上電 安裝完成后首次上電高溫濕度儀SHM-180時，儀器的度數并不一定穩定，這是因?yàn)閭鞲衅魈筋^部分沒有完全“浸潤”。上電后應觀察2-10小時，具體時間與煙氣的濕度及溫度有關。 建議用戶在安裝后3 天進行檢查，查看傳感器探頭的濾網是否被堵塞，而后30 天再次檢查，如無問題，則可以3 個月為間隔檢查高溫濕度儀。
● 維護 正常情況下，建議每3個月檢查一次高溫濕度儀。如經首次檢查發現儀器環境惡劣，不能滿足要求，用戶需要改變常規的維護時間，根據實際情況而定。在正常維護時，傳感器探頭的濾網需要清潔，清潔液為水或酒精，注意不要用含有油的酒精。
● 不得斷電 當高溫濕度儀在煙道內運行時不得斷電。斷電后傳感器將失去加熱保護，應將其移出煙道。
● 單獨供電 請使用專用的電源線路及斷路器連接高溫濕度儀，以確保傳感器一直處在保護狀態。
● 不得急速冷卻 將高溫濕度儀從運行狀態取出后，請讓其自然冷卻。請勿使用水或冰等急速傳感器探頭，這會使儀器測量出現永久性的偏差或損壞。
